快速閘門的關閉時間，應滿足對機組和鋼管的保護要求，一般要求啟閉機能在2min內將快速閘門關閉。同時為防止閘門底緣和底檻因猛烈碰撞而損壞，快速卷?yè)P(yáng)啟閉機應設有限速裝置，將閘門接近底檻時的下降速度限制在5m/min以內，但下降過程中的速度并無限制要求，只要不對啟閉機零部件造成損害即可。

      快速閘門在正常啟閉時，對啟閉速度并無特殊要求，因此快速卷?yè)P(yáng)式啟閉機還應具備普通卷?yè)P(yáng)機的功能。快速閘門啟閉機，應有就地操作和遠方操作兩套系統，并應配有可靠電源。遠方操作系統可用來操作閘門的正常閉門和事故快速閉門，《鋼閘門設計規范》(SL74-2013) 規定，從安全角度考慮不提倡遠方啟門，但有些泵站為了實現自動控制，也具備遠方啟門的功能。為保證電源供應，遠方操作系統除采用交流電源控制正常啟閉外，還應采用由蓄電池室內蓄電池組供應的直流電源控制事故快速閉門；機組或鋼管發生事故時，故障信號應能激發遠方操作系統直流電源自動控制閘門快速閉門；現地也可手動釋放常閉式制動器的抱閘，控制閘門快速關閉。就地操作系統僅用來操作閘門的正常啟閉，因此采用交流電源即可。就地操作和遠方操作兩套系統應相互閉鎖。

快速卷?yè)P(yáng)式啟閉機結構型式及操作控制方式

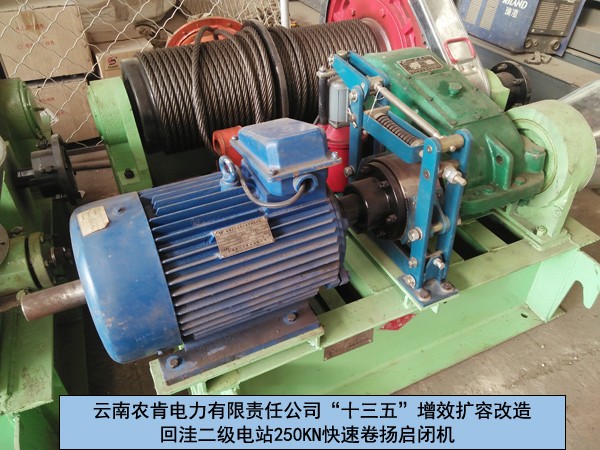

       快速卷?yè)P(yáng)式啟閉機通常是在普通卷?yè)P(yáng)式啟閉機上增設離心調速器、直流電磁鐵等設備，滿足在無交流電源情況下能快速閉門的需要，其結構型式及操作控制方式較多。

1.直流電磁液壓松閘制動器配硅整流器操作

       正常啟閉時采用交流電源，直流電磁鐵由通過硅整流的交流電源供電，操作制動器。此時電動機正常接入交流電工作，電動機驅動圓柱齒輪減速器(開式傳動通常為二級，閉式傳動通常為四級) 和卷?yè)P(yáng)裝置啟閉閘門，而離心調速器由于轉速較低，不參與工作。快速下降時，直流電磁鐵直接從蓄電池室接入直流電源，操作制動器，此時電動機不通電，閘門自重及水柱、加重等豎直向下的力迫使卷?yè)P(yáng)裝置、減速器和電動機旋轉。當減速器高速軸達到一定轉速時，安裝于其上的離心調速器動作，控制閘門快速下降。在離底檻約0.3m時，主令控制器動作，自動切斷直流電源，制動器抱閘，使閘門懸掛在底檻之上。過5S后，時間繼電器動作，接通直流電源，使直流電磁鐵繼續工作，松開制動器而將閘門下降至底檻，閘門下降至底檻時的速度應控制在5m/min 以內，因此閘門懸掛位置不能離底坎太高；此時若交流電恢復供應，時間繼電器也可接通交流電源，松開制動器后使電動機也投入工作，而將閘門下降至底檻。

       閘門在快速下降過程中，速度并不局限在5m/min 以內，而是根據需要由離心調速器來進行控制。但離心調速器也是有最高轉速限制的，調速器的最高轉速受電動機或減速機最高轉速的限制，同時也受調速器自身運行平穩和發熱要求的限制。在走訪中發現，有些工程由于閘門孔口高度不大，閘門在整個快速下降過程中的速度由離心調速器控制在5m/min以內，就可以滿足2min內關閉孔口要求，因此不用在閘門接近底檻時斷電，而是直接落至底檻。

在這種結構型式中，只有一個制動器，且只配備一種電磁鐵，因此采用更加可靠的電磁液壓制動器代替普通電磁鐵制動器。電磁液壓制動器動作平穩、噪音低、壽命長，還可以自動補償自動閘瓦的磨損，制動力矩有保證。由于這種結構型式只需要一種電磁鐵和一臺二級圓柱齒輪減速器，布置緊湊，雖制動器價格稍高，但總體造價較低，是較常采用的一種結構型式。

2.長行程雙電磁鐵松閘制動器操作

       這種操作型式的主要特點，是在長行程制動器上裝交流和直流電磁鐵各一個，并通過同一根操縱桿操作制動器。正常啟閉時采用交流電源，交流電磁鐵投入工作松開制動器，電動機接入交流電工作。快速下降時，交流電磁鐵及電動機不通電，直流電磁鐵在繼電保護裝置的作用下接入直流電源，松開制動器，進入快速閉門模式。這種操作型式中，只需要一個制動器，但需要安裝兩種電磁鐵，因此采用制動力矩大、結構尺寸也較大的長行程電磁鐵制動器。這種操作型式總體上布置較緊湊、投資較低，也較常采用。

3.差動圓錐齒輪減速機及行星聯軸節傳動

       在差動圓錐齒輪減速機傳動的快速卷?yè)P(yáng)式啟閉機機構布置中，圓柱齒輪減速器不直接與電動機相連，而是由電動機通過一臺單級差動圓錐齒輪減速器驅動。電動機端設交流制動器，差動圓錐齒輪減速器十字軸端設直流制動器，圓柱齒輪減速器高速軸懸臂端設離心調速器。正常啟閉時采用交流電源，電動機端交流制動器松閘，電動機驅動差動減速器、圓柱齒輪減速器和卷?yè)P(yáng)裝置而啟閉閘門，此時直流制動器處于制動狀態，差動減速器的十字軸不轉動。快速下降時，電動機及交流制動器不通電，直流制動器的電磁鐵在繼電保護裝置的作用下接入直流電源，將制動器松開，使閘門自行下降。

       此時，圓柱齒輪減速器的高速軸及差動減速器的十字軸同時轉動，進入快速閉門模式。行星聯軸節傳動的快速卷?yè)P(yáng)啟閉機，就是用行星聯鈾節代替單級差動圓錐齒輪減速器，其余結構和傳動原理都大致相同。

       在這兩種操作型式中，都是通過中間傳動機構，使電動機在快速閉門時從傳動機構中完全脫離，從而改善了電動機的工作狀況。但這兩種機型需增加中間傳動機構，并需要配置兩個制動器，安裝占地面積較大，傳動復雜，造價昂貴，在實際工程中很少采用。
