露頂式弧形門

弧形閘門啟閉力小,起吊點的運動軌跡是弧線,露頂式或?qū)捀弑容^大的弧門多用兩個吊點,啟閉設備多采用一門一機的布置。

產品介紹introduction


弧形閘門啟閉力小,起吊點的運動軌跡是弧線,露頂式或?qū)捀弑容^大的弧門多用兩個吊點,啟閉設備多采用一門一機的布置。根據建筑物的結構,弧形閘門的啟閉形式常采用：吊點設在門葉面板前,采用鋼絲繩卷揚機或板鏈?zhǔn)絾㈤]機;吊點設在門葉面板后的梁系或支臂上,可采用鋼絲繩卷揚機和液壓啟閉機。弧形閘門液壓啟閉機的缸體一般作成可搖擺式,以達到布置緊湊,設備重量也可減輕。

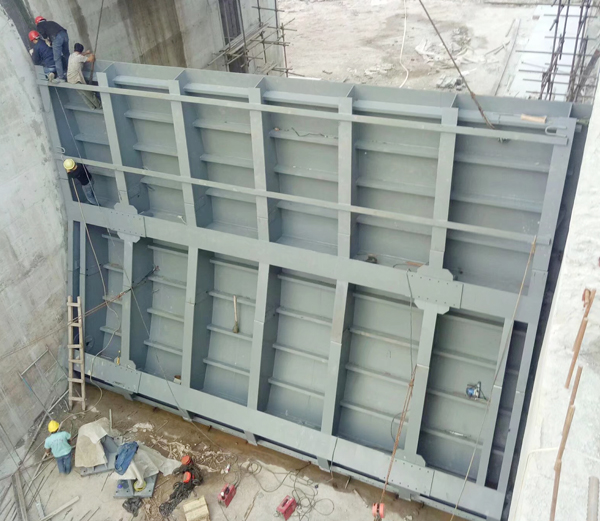

弧形閘門的門體結構本體由門葉、支臂、支承鉸和止水裝置四部分組成。門葉是近似平面體系的弧形受壓面,由弧形面板和主次梁的梁格體系構成。門葉梁格布置有主橫梁系與主縱梁系兩種形式。主橫梁系多用于露頂式或?qū)捀弑容^大的弧形閘門;主縱梁系常用于高水頭寬高比較小的潛孔式弧形閘門。

弧形閘門的支臂支撐門葉并傳遞徑向合力于支鉸軸上。特窄的弧形閘門也有做成一個支臂框架的,稱為獨支臂弧形閘門。支臂有直支臂和斜支臂之分,后者多用于孔口寬度大的露頂式弧形閘門。每側支臂多由兩根承壓構件(柱)組成。對高度較大的,每側也有用三根承壓構件的。支承鉸由連接支臂的鉸鏈、固定軸和固定鉸座組成。鉸座牢固地與建筑物上的埋設構件聯接,并傳力于基礎上。支鉸要轉動靈活,其安裝位置應高出下游水面。支承鉸的形式有圓柱鉸和圓錐鉸等。圓柱鉸構造比較簡單,制造、安裝也較方便,應用普遍;圓錐鉸多用于大跨度(寬)露頂式弧形閘門上。
