弧形鋼閘門

弧形閘門是一種應用十分廣泛的門型,它將一塊弧形門葉用支臂鉸支于較座上,般鉸心就是弧面中心,所以壓力總是通過鉸心,運行時阻力矩較小。弧形鋼制閘門是現有閘門中設計比較合理,安裝方便,操作更加容易,運行通暢,以隨意調節擋水高度,不受河道寬度、地理、氣候條件的限制,使用壽命長達50年。

立即咨詢客服

產品介紹introduction

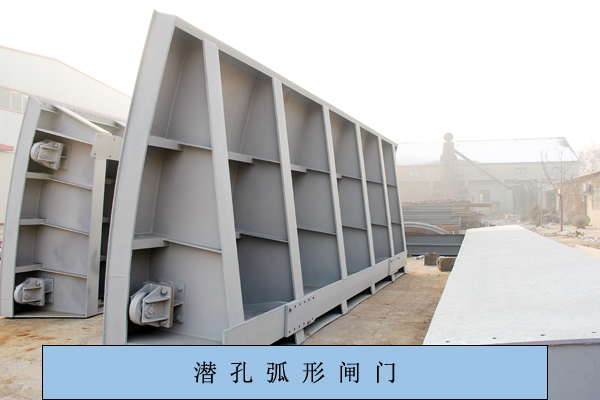

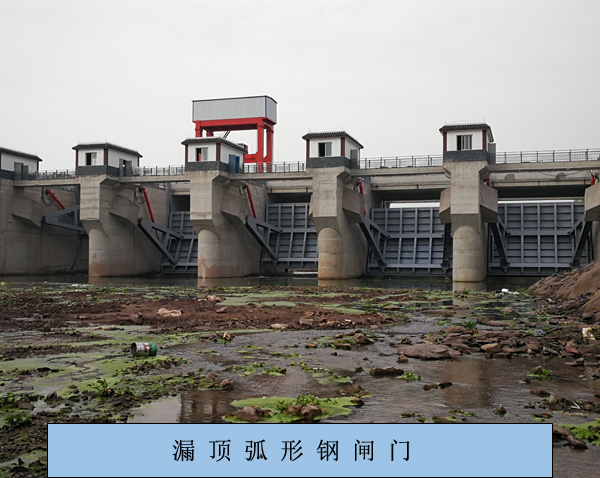

漏頂弧形鋼閘門1.jpg 潛孔弧形閘門2.jpg

弧形閘門兩側的支臂一般成雙支臂的形式,對于高度較大的弧形閘門,其支臂也有做成三支臂的形式根據支臂的布置,則有直支臂和斜支臂之分。弧形閘門的支承鉸主要分為鉸鏈和焦作2兩部分,它承受支臂的推力并傳到基礎上。但是,弧形閘門的設計、施工和安裝一般比較復雜,它需要較長的閘墩和墩內承受集中推力的鋼筋。

弧形閘門產品分類

弧形鋼閘門形式：露頂式和潛孔式兩種。

1、露頂式鋼閘門結構特點：門頂露出上游水位以上,沒有頂止水,只有側止水和底止水,面板曲率半徑R一般取門高的1.0～1.5倍。

2、潛孔式鋼閘門結構特點：有頂止水,頂止水與門楣接觸,它與側止水、底止水形成封閉的“□”型止水。面板曲率半徑可取門高的1.1～1.2倍。

3、弧門支鉸一般布置在下游側,其高程要考慮到不受水流和漂浮物沖擊的影響。

弧形閘門主要由門葉、支臂和支鉸等三大部分組成。弧門按主梁布置方式,可分為主橫梁式和主縱粱式。弧門按梁系的連接形式,又分為同層連接(等高連接)和層疊連接(非等高連接)等形式。目前常選用形式：主橫梁同層布置、主縱梁同層布置和主縱梁層疊布置三種。弧形閘門具有圓弧形的擋水門葉,當啟閉閘門時,閘門繞一固定支鉸的水平軸轉動。
